智能低速环链电动葫芦的结构组成及位移检测装置

编辑:北京凌鹰   浏览:390   添加时间:2022-12-23 13:19:58



低速环链电动葫芦又称低速环链电动提升机,由于其结构紧凑、体积小、重量轻、效率高、安全可靠、使用方便、起升速度低、定位精确、维护简单等特点,近年来在工程建筑整体提升附着式升降安全作业防护平台、储罐装卸、船体修造、石材装卸、路桥施工、设备安装等领域得到了广泛应用。然而低速环链电动葫芦是由手拉葫芦增加电机驱动进化而来,本身除了电机就是纯机械,没有任何电气控制系统和安全保护装置,一般是通过外部控制系统控制葫芦电机的运转,这给低速环链电动葫芦的安全使用以及群吊同步造成了许多困难,不利于低速环链电动葫芦的智能化、安全使用和智慧监管。
低速环链电动葫芦由减速机座、链条、上钩架、上吊钩、下钩架、下吊钩、盘式电机、内走线拉力传感器、PLC控制板、位移检测传感器、感应点、温度传感器等组成。减速机座和盘式电机的机体为一体成型结构,减速机座内设有电动葫芦限位装置、内走线拉力传感器和PLC控制板,若干个带PLC控制板的电动葫芦可以与主机连接,形成群吊葫芦智能控制系统。

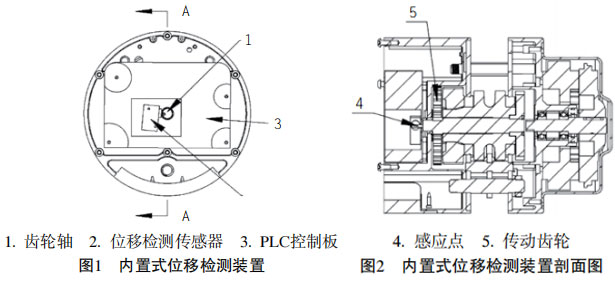

低速环链电动葫芦的位移检测装置由齿轮轴、位移检测传感器、感应点PLC控制板等组成。齿轮轴位于减速机座内,齿轮轴贯穿PLC控制板,PLC控制板上设有位移检测传感器,位移检测传感器位于齿轮轴旁,PLC控制板与位移检测传感器电连接,如图1所示。齿轮轴上设有感应点,感应点与位移检测传感器配合,如图2所示。
