链条葫芦高层母线工作中的工作原理

编辑:北京凌鹰   浏览:462   添加时间:2023-06-15 13:59:56

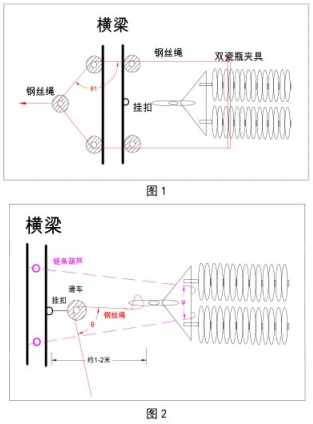

一般敷设高层母线的方式即张力紧线法是在横梁挂扣两侧安装4个朝天滑车,牵引钢丝绳绑在瓷瓶串上的双瓷瓶夹具,用卷扬机牵引动滑车,收紧钢丝绳,直至导线U形环挂上横梁挂扣(如图1所示)。
特殊敷设方法是将定滑车安装在横梁挂扣处,两侧安装两只链条葫芦,当导线被牵引至离挂扣点约1米-2米处,将链条葫芦钩子与导线联板底部相连接,然后同时慢慢收紧两只链条葫芦(如图2所示)。当链条葫芦受力后,卷扬机上的钢丝绳不受力,解除挂扣上的滑车。当导线被牵引到位后,U形环固定就位,至此导致敷设工作完成。
易知,钢丝绳在U形环就位时受到张力最大,此时横梁、滑车、牵引设备受到的作用力也是最大。设此时钢丝绳上的张力为Fmax,采用传统架设方式时,滑车和横梁受到钢丝绳竖直方向上合力F滑(横梁)=2Fmaxsinθ1,θ1为朝天滑车上钢丝绳的张角(θ1>90°),θ1越小,F滑(横梁)越大。
实际施工过程中,为了减小横梁的受力,采用增大θ1方式,致使需要长距离牵引钢丝绳,扩大了工作范围,这在改扩建工程中,往往由于停电范围限制,无法开展工作。采用链条葫芦牵引时,横梁在导线方向受到的最大力为Fmax,每只链条葫芦受到的大张力F葫芦=0.5Fmax/cos(φ/2), φ为两只链条葫芦作用力张角, φ越小,F葫芦越小。当链条葫芦工作时,牵引钢丝绳基本不受力,因此钢丝绳和牵引设备受到的最大张力为导线离挂扣S米处(1<S小于2)F(S米)。根据导线张力悬链式方程计算可得,导线在牵引的最后一段距离,张力变化非常明显,可得F(S米)<<Fmax。由于F(S米)较小,F滑(横梁)=2F(S米)cos(θ/2),θ可以选择较小值,因此可以明显缩小工作范围,降低安全风险。牵引设备承受的荷重较小,保证了机器使用的安全性,延长了使用寿命。
