双钩单链电动葫芦的结构特点

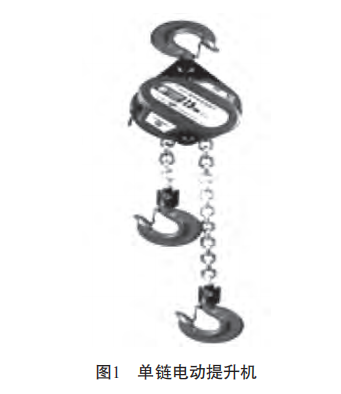

双钩单链电动提升机的机构如图1所示，主要由机头、上吊钩、电机、起重轮、链条、第一下吊钩、第二下吊钩、导轮、保险卡、支杆等组成。如图1所示，机头为近似左右对称的结构，机头四个角均通过支杆固定连接。机头形状为圆形或四边形，具有对称结构的机头可以保证机头左右两侧的吊钩分别吊取重物。机头上端支杆上连接有上吊钩，上吊钩可围绕上端支杆左右摆动。机头内设有连接电机的起重轮，在电机的作用下，起重轮可以转动。起重轮上连接有链条，起重轮的转动可以带动链条的转动。随着电机的正转和倒转，可以实现链条向左和向右转动。

机头下端的支杆与导轮连接，导轮用于导正链条滑动，导轮位于起重轮的下方。链条一端连接第一下吊钩，另一端连接第二下吊钩。第一下吊钩和第二下吊钩上均设有保险卡，通过第一下吊钩和第二下吊钩均可以钩取物件。起重轮的中心与上吊钩的中心位于提升机本体的垂直轴线上，第一下吊钩和第二下吊钩的中心轴线对称分布在起重轮中心轴线两侧。机头的结构设置可以实现第一下吊钩和第二下吊钩通过重心的改变来吊取物件。

未吊取物件时，上吊钩和起重轮位于机头的竖直中心轴线上。当第一下吊钩吊取物件时，重心偏向第一下吊钩的一侧，机头向右摆动一定角度，上吊钩和第一下吊钩成竖直状态。右侧链条靠在导轮上，导轮对右侧链条起导向支撑作用。当第一下吊钩放下物件后，第二下吊钩吊取物件，机头的重心发生变化，重心偏向第二下吊钩的一侧，左侧链条与滚轮接触。对称结构的机头实现了第一下吊钩和第二下吊钩分别吊取重物。

链条两端均安装一个吊钩，对称设计的提升机本体可实现链条两端交替循环提升。先将其中一个下吊钩与物件连接，在完成一次提升后，这个下吊钩达到提升机的上极限位置；此时另一个下吊钩正好回到下初始位置，这样就可以立即使用回到初始位置的下吊钩与物件连接，提升机本体反转，进入下一次提升。这样两个下吊钩交替循环使用，可节省下吊钩回初始位置的时间，提高工作效率。
