环链电动葫芦中摆动机构的特点及工作原理

编辑:北京凌鹰   浏览:426   添加时间:2023-01-24 20:24:39

针对目前低速环链电动葫芦存在的受力不平衡,容易卡链、扭链、脱链和疲劳寿命不长的情况,介绍了一种带有摆动机构的低速环链电动葫芦。摆动机构及其活动式导轮架机构使得低速环链电动葫芦的上下吊点和链条受力在一条铅锤线上,链轮、倒链和链条的啮合充分合理,减少了卡链、脱链的风险,优化了整个葫芦的受力情况和传动机构,降低了非正常磨损,提高了葫芦的整体寿命。

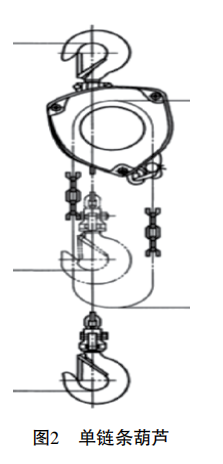

低速环链电动葫芦又称低速环链电动提升机,在建筑施工、装卸搬运、造船、路桥施工、设备安装等领域得到了广泛应用。低速环链电动葫芦是由手拉葫芦加装电机改进而来,结构简单,没有安全保护装置和超载离合器,速度、动力和工作效率比人力手拉都有很大的提高。但也存在卡链、扭链、脱链的风险,严重时造成链条被剪断。单链条低速环链电动葫芦由于只有一根链条受力,链条在链轮的一侧,造成链轮一侧受力,葫芦的上吊点和下吊点不在一条铅锤线上的受力不平衡情况,葫芦整体存在扭转力矩,受力状况较差。

使用受力侧链条进行重物提升时,在重物重力的作用下,葫芦非受力侧翘起,墙板绕吊钩轴转动,直至吊钩轴中心线与链条铅垂线同线或者极为靠近;拨板在吊钩架拨轴的作用下绕支持杆转动,拨板转动的同时带动导轮架,导轮架带动导轮沿墙板的导槽滑动,使受力侧的导轮远离受力侧的起重链条,非受力侧的导轮靠近非受力侧的起重链条。受力侧导轮远离起重链条可以避免与链条干涉,非受力侧导轮与起重链条靠近可以压住起重链条,防止起重链条从起重链轮中滑出。
