环链电动葫芦摆动机构的优势

编辑:北京凌鹰   浏览:396   添加时间:2023-04-07 10:15:27



低速环链电动葫芦是由手拉葫芦加装电机改进而来,结构简单,没有安全保护装置和超载离合器,速度、动力和工作效率比人力手拉都有很大的提高。但也存在卡链、扭链、脱链的风险,严重时造成链条被剪断。单链条低速环链电动葫芦由于只有一根链条受力,链条在链轮的一侧,造成链轮一侧受力,葫芦的上吊点和下吊点不在一条铅锤线上的受力不平衡情况,葫芦整体存在扭转力矩,受力状况较差。

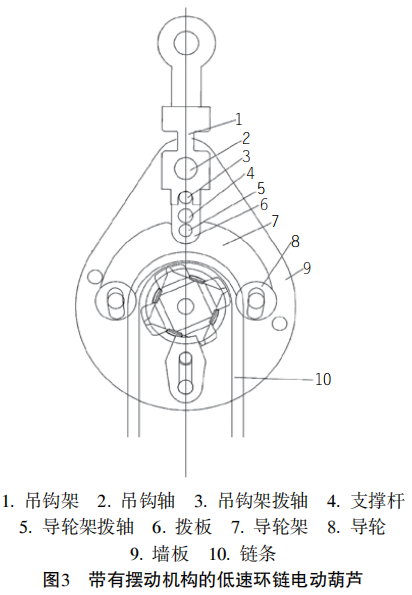

使用受力侧链条进行重物提升时,在重物重力的作用下,葫芦非受力侧翘起,墙板绕吊钩轴转动,直至吊钩轴中心线与链条铅垂线同线或者极为靠近;拨板在吊钩架拨轴的作用下绕支持杆转动,拨板转动的同时带动导轮架,导轮架带动导轮沿墙板的导槽滑动,使受力侧的导轮远离受力侧的起重链条,非受力侧的导轮靠近非受力侧的起重链条。受力侧导轮远离起重链条可以避免与链条干涉,非受力侧导轮与起重链条靠近可以压住起重链条,防止起重链条从起重链轮中滑出。
(1)结构紧凑,外观美观。摆动机构在葫芦内部,不需要另外增加外部机构,不改变葫芦的外观和尺寸,也不影响美观。
(2)设计新颖、巧妙、实用。摆动机构简单,同时解决了受力不平衡、脱链和卡链问题。
(3)结构受力合理,机构使用寿命长。上下吊钩和链条受力在一条铅锤线上,葫芦体受力良好,链条和链轮啮合充分,导轮与链条的啮合良好,避免了链轮、导轮、链条的非正常磨损,整机使用寿命长。
(4)节能、高效。链轮左右两侧链条在正反转时分别为交替承载,一侧吊钩起升,另一侧吊钩正好下降到吊载位置,葫芦正反转都在进行吊重,没有倒链的多余动作。
