阐述单链条低速环链电动葫芦的结构特点

编辑:北京凌鹰   浏览:280   添加时间:2022-02-10 14:15:37

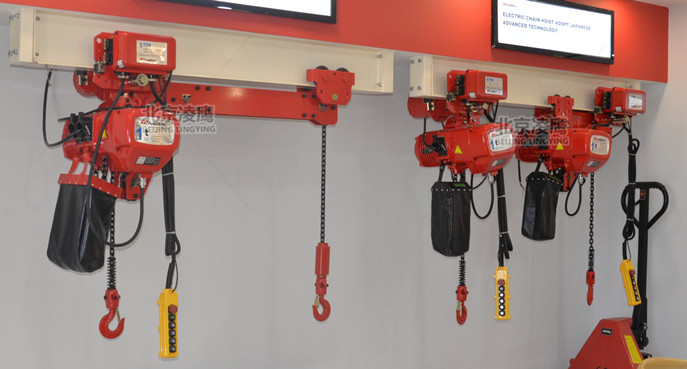

单链条低速环链电动葫芦是指只有1根链条承载起吊重物的低速环链电动葫芦,如图1所示。传统的低速环链电动葫芦一般都是2~12根链条承载重物,如图2所示。单链条葫芦的结构特点如下:

(1)安装、拆卸方便。单链葫芦没有载荷均衡机构,葫芦大致位于上、下吊钩中心线上,使得空载时电动葫芦整体受力均匀,安装和拆卸都比较方便。

(2)结构紧凑。由于链条数量少,倍率为1,不需要上下悬挂支架,上吊钩直接与葫芦连接。

(3)正转、翻转均可提升重物。由于单链葫芦的倍率为1,同样起升高度的葫芦所需要的链条总长度短,且链条均可以布置下吊钩用于循环起升,提升工作效率。

(4)葫芦结构受力大,承载部件需要重新计算校核。单链葫芦与多链葫芦相比,由于没有均衡机构分担载荷,所以在同样额定起重量的情况下,许多承载部件的受力都明显增大,如:

①单根链条直接承载全部载荷,而在多链葫芦中,单根链条只承载载荷的1/n,n为链条根数。

②驱动链轮载荷大。驱动链轮承载的弯矩和扭矩大,提升全部载荷。

③电机输出扭力大。由于单链葫芦倍率为1,电机一般需要低速、大扭矩,一般采用8级电机,需要对电机的出轴强度、电机制动器制动力矩进行校核。

④葫芦壳体受力大。葫芦壳体直接承载全部载荷,受力较大。

⑤减速机构受力增大。由于输出扭力增大,所以齿轮啮合强度需要重新校核,齿轮轴和轴承受力较大,需要重新校核。

⑥其他轴、轴承及承载部件受力也明显较大,需要重新校核。
